UB系列玻璃板液位計

UB-5/UB-6防霜式系列玻璃板液位計

發布時間：2019-11-05 09:09 瀏覽次數：12729

概述：

　　UB-5，UB-6防霜式系列玻璃板液位計是專為解決測量低溫介質的液位而設計的。它可透過防霜翅片清晰地觀察到被測介質液位或界位。

主要技術參數：

●中心距：≤3000mm
（可根據用戶需要特殊制作）
●公稱壓力：≤PN6.3MPa
●工作溫度：-196～0℃
●自動封閉壓力：≥0.3MPa
●沖洗、排污接口：NPT1/2″內螺紋
（可根據用戶需要特殊制作）

液位計名稱	型號	公稱壓力 Mpa	工作壓力 Mpa	介質溫度℃	接液材質
透射防霜式玻璃板液位計 反射防霜式玻璃板液位計	UB-51 UB-61	PN2.5 PN4.0 PN6.3	2.5 4.0 6.3	20～0	20
	UB-52 UB-62			40～-21	16Mn
	UB-53 UB-63			70～-41	304
	UB-54 UB-64			160～71	304
	UB-55 UB-65			196～-160	304

適用范圍：

●UB-5透射防霜式玻璃板液位計用于測量因不透明或有色低溫介質造成外表凝霜場合的液位或界位
●UB-6反射防霜式玻璃板液位計用于測量因低溫?zé)o色透明介質造成外表凝霜場合的液位

例：選用7#、8#玻璃儀表中心距與可視長度

注：標準安裝形式為側-側連接

過程連接：

●法蘭連接：HG/T20592-2009 DN20
（可根據用戶需要特殊制作）
●螺紋連接：G3/4″外螺紋
（可根據用戶需要特殊制作）
注：當中心距超過2000mm時儀表本身自帶支撐架

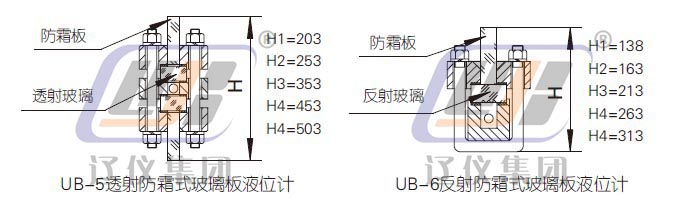

結構形式：

1 2
